4 Pin Magnetic Connector
In magnetyske ferbining fan 4 pins kombinearret fjouwer elektryske kontakten mei in magnetyske paringsstruktuer. De magneten lûke de twa connectorhelten yn posysje, wylst de kontakten macht, sinjaal of in kombinaasje fan beide behannelje.
Xinteng leveret standert 4-pin magnetyske Anschlüsse yn ferskate foarmen, pin-layouts, hjoeddeistige wurdearrings en montagestruktueren. Foar projekten dêr't in besteande connector net past by de omwâling of PCB, kinne wy ûntwikkelje de connector fan jo 2D / 3D tekening, PCB layout of sample.
It wichtichste ferskil tusken modellen is net allinich it oantal pinnen. Magnetyske krêft, hjoeddeistige eask, connectorfoarm, ynstallaasjerjochting, beskikbere romte en miljeubeskerming hawwe allegear ynfloed op hokker 4-pin-ûntwerp sil wurkje yn it ôfmakke apparaat.
4 Pin Magnetic Connector Opsjes
Us hjoeddeistige 4-pin-berik omfettet rjochte, rjochte-hoekige, kompakte en heger-aktuele magnetyske ferbiningûntwerpen.
| Produkt Type | Key Spesifikaasje | Magnetyske krêft | Geskikt foar |
|---|---|---|---|
| Magnetic 4 Pin Connector | 2,0 mm pitch, DC 60V, 1A, 10, 000+ paringssyklusen | 600g ±20% | Kompakte macht en sinjaal ynterfaces |
| Rjochthoekige 4 Pin Magnetic Connector | 2,2 mm pitch, DC 12V, oant 3A, 10.000 syklusen | 800g ±20% | Apparaten mei beheinde ynterne hichte of side-yngong PCB-yndielingen |

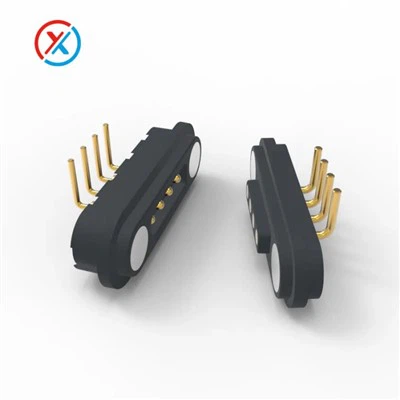

| Magnetic Power Connector | DC 12V, oant 5A, IP68-ûntwerp, 10.000 syklusen | 400g ±20% | Hegere-aktuele opladen en beskerme krêftynterfaces |
| Magnetyske Pogo Pin Connector | 2,54 mm pitch, DC 12V, oant 2A | 700g | Oplaad- en sinjaalferbiningen dy't in gruttere pinpitch fereaskje |
De sifers hjirboppe hearre ta yndividuele besteande modellen. Se moatte net wurde behannele as ien universele spesifikaasje foar elke 4-pin magnetyske ferbining. Finale diminsjes, elektryske wurdearrings en testeasken moatte wurde befêstige tsjin 'e selekteare produkttekening.
Hoe kinne jo in 4-pin magnetyske ferbiner kieze




In nuttich útgongspunt is it apparaat sels ynstee fan de ferbiningskatalogus.
Begjin mei de Pin Assignment
Fjouwer kontakten kinne wurde regele foar opladen allinne of ferdield tusken macht en sinjaal.
In typysk apparaat kin brûke twa kontakten foar positive en grûn, leaving de oare kontakten foar in sinjaal, detection line of in oare circuit funksje. In oar projekt kin mear dan ien kontakt tawize oan it machtpaad.
De krekte regeling hinget ôf fan it circuit en de fereaske stroom. As ferskate kontakten de aktuele lading diele, moat de ôfmakke ferbining noch kontrolearre wurde op kontaktresistinsje en temperatuerferheging ûnder de eigentlike wurktastân.
Kontrolearje de Required Magnetic Holding Force
Magnetyske krêft hat ynfloed op hoe't de ferbining fielt en gedraacht by gebrûk.
In sterker magneet is nuttich as de mating ynterface nedich ekstra behâld, mar maksimale attraksje is net automatysk better. In kompakt wearable of handheld produkt kin maklik ôfbrekke nedich wêze, wylst in fêste oplaaddok sterker behâld kin fereaskje.
Aktuele produkten yn dizze kategory brûke ferskate magnetyske krêften ynstee fan ien standertwearde. De meganyske struktuer, connectorgewicht, kabelrjochting en ferwachte trekkrêft moatte dêrom tegearre wurde beskôge.
Kom oerien mei de ferbiningsfoarm mei de beskikbere romte
De omwâling bepaalt faaks de ferbiningstruktuer foardat de elektryske spesifikaasje dat docht.
Rjochte struktueren wurkje wêr't de connector en PCB op deselde as kinne wurde pleatst. Rjochte -hoekige pogo-pinstruktueren passe yndielingen wêr't de paringsrjochting perpendikulêr is op 'e PCB of wêr't de produkthichte beheind is. It besteande rjochte-hoeke 4-pin model, bygelyks, brûkt bûgde kontakten foar in side-yngongsarrangement.
Rûne, racebaan en oare húsfestingsfoarmen kinne ek brûkt wurde om te passen by it yndustriële ûntwerp fan it apparaat.
Foar in nije omwâling is it better om de ferbiningsposysje te befêstigjen yn 'e meganyske ûntwerpstadium ynstee fan te besykjen in ôfmakke ferbining yn' e oerbleaune romte te passen.
Aktuele en opladen easken
De hjoeddeistige beoardieling fan in magnetyske ferbining hinget ôf fan it folsleine kontaktsysteem, net fan 'e magneet.
Under de hjoeddeistige 4-pin-produkten op dizze side fariearje publisearre ûntwerpen fan legere-aktuele sinjaal- en oplaadynterfaces oant in 5A magnetyske stroomferbining. It 5A-model brûkt in tawijd struktuer mei hege stroom en wurdt beoardiele op DC 12V.
Foar in nij heech-aktueel projekt moatte wy normaal de kontaktstruktuer tegearre mei PCB-pads, wurkslach, kontaktresistinsje en temperatuerferheging besjen.
Dit is foaral wichtich as in lytse húsfesting wurdt ferwachte te dragen in relatyf hege stroom. It ferheegjen fan de elektryske wurdearring sûnder de meganyske romte om 'e kontakten te beskôgjen kin ûnnedige thermyske problemen meitsje.
Waterproof 4 Pin Magnetic Connector
Wetter ferset is beskikber op selektearre struktueren; it is gjin standertfunksje fan elke magnetyske ferbining.
Bygelyks, de hjoeddeistige RM 200 -4-pin magnetyske krêftferbining brûkt in yn-mold-struktuer en wurdt spesifisearre as IP68.
Foar in oanpaste wettertichte ferbiner binne de pogo-pins mar ien diel fan it dichtûntwerp. De plestik húsfesting, mating oerflak, ynstallaasje metoade en de wize wêrop de ferbining is yntegrearre yn de kast ek ynfloed op it definitive beskerming nivo.
As wetterdichting fereaske is, leverje dan de doel-IP-beoardieling en de tekening fan it produktynstallaasje oan it begjin fan it projekt.
It foarkommen fan ferkearde paring
Magnetyske attraksje helpt om de manlike en froulike kanten byinoar te bringen, mar de meganyske ynterface moat noch oriïntaasje kontrolearje.
Foar produkten dêr't omkearde mating koe feroarsaakje in circuit probleem, de húsfesting kin brûke in asymmetryske foarm, posysjonearring funksje of oare meganyske beheining sadat de Anschluss benaderjen liedt yn de beëage rjochting.
Dit diel moat wurde beskôge tegearre mei magneet polariteit en pin tawizing.
In oanpaste húsfesting is faak brûkberer dan gewoan it fergrutsjen fan de magneet sterkte as de wichtichste soarch is ôfstimming.
Standert Connector of Custom Design
In standert magnetyske ferbining makket sin as syn totale ôfmjittings, hjoeddeistige wurdearring, magnetyske krêft en montagerjochting al oerienkomme mei it apparaat.
It jout it yngenieurteam ek in bekende ferbining om mei te wurkjen yn 'e prototypestadium.
In oanpaste connector wurdt nedich as de PCB posysje, enclosure iepening, pin spacing of mating struktuer ferskilt fan de standert berik.
Xinteng kin wurkje fan klanttekeningen of samples om de ferbiningshúsfesting, kontaktarrangement, pin-ôfstân, wurkslach, magnetyske struktuer en montagemetoade oan te passen. Itselde projekt kin ek net-standert pogo-pins en presys-bewurke metalen komponinten omfetsje as de elektryske ferbining moat passe op in klant-ûntwurpen meganyske gearstalling.
It doel fan oanpassing is net om elke ferbining fan it begjin ôf opnij te ûntwerpen. Wy kontrolearje earst oft in besteand diel brûkt of oanpast wurde kin. In nije struktuer wurdt ûntwikkele as it standert berik net kin foldwaan oan de meganyske of elektryske eask.
Applikaasjes
Typyske tapassingen omfetsje konsuminteelektronika, oplaaddokken, draachbere produkten, draachbere medyske apparatuer, skientmeapparaten, tûke apparaten, handheld terminals en oare kompakte elektroanyske apparatuer.
Nije enerzjyauto's
De easken fan hieltyd mear minsken foar autofeiligens, eko-freonlikens, komfort, yntelliginsje en oare ferbettering. Auto's brûke ek mear farianten en oantal ferbiningen en 4-pin magnetyske ferbiningen stap foar stap. Op it stuit is de ferbiningskwantiteit oant 1000 stikken yn in nij enerzjyauto. En, fan 'e totale kosten fan ien nije oplaadpost foar enerzjyauto's, is it kostenpersintaazje fan alle soarten ferbiningen 17,5% omheech, ynklusyf 4-pin magnetyske ferbiningen.
Aerospace
As presyzje komponinten fan loftfeartapparaten yn romteauto's en satellytelektronika hawwe . 4 pin magnetyske ferbiningen ferskillende foarmen, maten en materiaal easken om te foldwaan oan de eigenheid fan ferskate wurktaken. Bygelyks, fanwegen de ekstreem beheinde romte beskikber op in romteskip, moat de 4-pin magnetyske ferbining kompakt en lyts wêze. en, betelje omtinken oan syn gewicht. Fansels, it wichtichste ding is syn betrouberens, it moat hawwe de mooglikheid om te wjerstean swiere omjouwings, bygelyks, eksterne skok, ekstreem hege en lege temperatueren, en trilling.
Ocean Engineering
As de underwater kabels binne earms en skonken yn alle soarten fan underwater apparatuer. Dan, de underwater 4 pin magnetyske connector lykas de gewrichten, soarget derfoar dat it normale wurk fan underwater apparatuer is ien fan de wichtige ûnderdielen fan de meganyske ferbining tusken de apparatuer. Lykas de realisaasje fan 'e oerdracht fan optyske, elektryske sinjalen en elektryske enerzjy. Geskikt foar in ferskaat oan ROV's, ûnderseeboatkamera's en ûnderwettersensors. Towed arrays, seeboaiem observaasje netwurken, see greiden, en oare ûnderwetter applikaasjes. Wurde in soad brûkt op it mêd fan skippen, offshore oalje, oseaan ferkenning, en oare marine engineering.
5G kommunikaasje en gegevens
4 Pin magnetyske connector is ien fan 'e ûnmisbere en wichtige aksessoires yn kommunikaasjeapparatuer en ynstruminten. it hat goed foar in relatyf grut bedrach fan wearde yn 'e kommunikaasje apparatuer. Mei de ynset fan 5G en de massale útrol fan sels-ridende auto's. 4 wurdt ferwachte dat kânsen foar magnetyske ferbiningen yn telekom en datakom rap sille groeie.
Militêr
4 Pin magnetyske ferbining is ek in essensjeel komponint foar nije wapens mei hege -prestaasjes. En apparatuer lykas ferkenningsfleantugen, raketten, tûke bommen, ensfh. It wurdt benammen brûkt yn loftfeart, loftfeart, wapens, skippen, elektroanika, en oare hege-tech fjilden. It fereasket strakke produksjetolerânsjes, rûge konstruksje, hege betrouberens, hege kosten en ferset tsjin hurde omjouwings.
Wat moat wurde ferifiearre foar massaproduksje?
De parameters werjûn op in produkttekening moatte wurde kontrolearre tsjin 'e echte gearstalling.
Ofhinklik fan it projekt kin ferifikaasje aktuele draachprestaasjes, kontaktresistinsje, temperatuerferheging, magnetyske holdingskrêft, matingslibben, sâltsprayresistinsje, wurktemperatuer en wetterdichting omfetsje.
Bygelyks, it hjoeddeiske rjochte-hoekmodel is spesifisearre foar 10.000 paringssyklusen, 24-oere sâltsproeitesten en in maksimale kontaktresistinsje fan 50 mΩ. It hegere hjoeddeistige RM 200-4-pin-model wurdt ek oantsjutte foar 10.000 matingssyklusen en hat in IP68-struktuer.
Testeasken moatte wurde hechte oan it eigentlike model as klantprojekt. In resultaat fan ien 4-pin-connector moat net automatysk tapast wurde op elk produkt yn 'e kategory.
Ynformaasje nedich foar in 4 Pin Magnetic Connector Offerte
Foar in besteand produkt, stjoer it produktmodel of tekening tegearre mei de fereaske kwantiteit.
Foar in nije ferbining is de meast brûkbere ynformaasje:
- 2D- as 3D-tekening, PCB-yndieling of beskikbere ynstallaasjeromte
- Fereaske stroom en spanning
- Pin tawizing en fereaske pin ôfstân
- Connector ôfmjittings en mating rjochting
- Foarkar magnetyske holding krêft
- SMT, DIP, rjochte-hoek of oare mounting eask
- Wurkomjouwing en fereaske wurktemperatuer
- Target mating libben
- Waterproof of corrosie-eask
- Skatte sample en produksje kwantiteit
As it meganyske ûntwerp net klear is, binne it beskikbere connectorgebiet en PCB-posysje genôch foar in earste evaluaasje. Wy kinne earst it standertproduktberik kontrolearje foardat wy beslute oft in net-standert magnetyske ferbining nedich is.
Oanpaste 4 Pin Magnetic Connector Fan Drawing
Guon projekten berikke ús mei in folsleine ferbiningstekening. Oaren hawwe allinnich in PCB, enclosure model en elektryske easken.
Beide kinne wurde evaluearre.
Foar tekenjen-basearre ûntwikkeling kin de ferbining oanpast wurde om de beskikbere iepening, PCB-lokaasje en paringsrjochting. De húsfesting, magnetyske struktuer en kontaktyndieling wurde dan oanpast oan it apparaat ynstee fan it produktûntwerp om in katalogusferbining te twingen.
As de gearkomste ek spesjale metalen dielen fereasket, kin Xinteng ferbiningsûntwikkeling kombinearje mei presysferwurking sadat de meganyske ynterface en elektryske kontakten kinne wurde kontrolearre as ien gearkomste.
Samples moatte wurde hifke yn it eigentlike apparaat foardat it ûntwerp wurdt frijjûn foar massaproduksje.
